Читайте статью о том, как сделать «умную дорожку» своими руками.

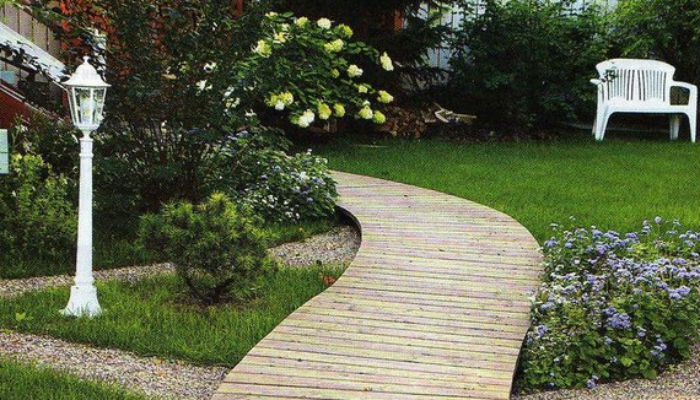

Представляете, поздним вечером прогуливаясь по своему саду, вы ступаете на темную дорожку… И фонари послушно зажигаются, освещая вам путь! Мечтаете о подобном чуде на собственном загородном участке?
Для монтажа осветительной системы «умная дорожка» нам понадобится:
- Электрический провод, лучше использовать не провод ППВ («лапша»), а кабель типа ПВС
- Датчик движения, из расчета по светильникам (расчет приведен ниже)
- Плафоны или фонарики. На ваш вкус.
- Выключатель автоматический на Дин-рейку.
Правила монтажа

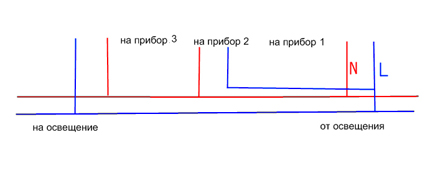

При монтаже используем следующую схему:

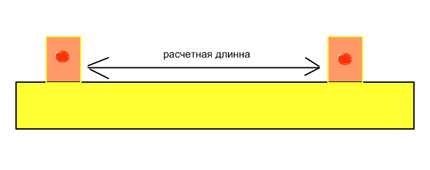

Расчетная длина — это расстояние от одного фонарика до другого.
Монтируем, руководствуясь следующим правилом — один датчик движения включает две стойки светильников. В данном случае я беру стойки, а вы можете использовать любые типы светильников, но правило остается то же.
Начинаем монтаж
- Вся цепь ОБЯЗАТЕЛЬНО должна иметь отдельный автоматический включатель. Устанавливаем его в распределительном щитке.
- Подводим проводку к первому элементу освещения.
- Подключаем датчик движения к цепи, отведя от него не один, а два провода фазы, на второй светильник. Схема монтажа датчика и элемента освещения всегда есть в коробке с датчиком.
- Ведем фазу от датчика ко второму светильнику. Ноль в данном случае может использоваться общий.
Если же ваш датчик (в зависимости от модификации) отключает не только фазу, но и ноль, то ноль подводится так же, как и фаза.
Читайте также: Эта женщина превратила свой уродливый сад в нечто невероятное
Для чего это делается?
Когда вы войдете в зону действия датчика, включится фонарь непосредственно над датчиком и следующий фонарь. Это для того чтобы снизить количество датчиков, а также для того, чтобы освещение «шло» за вами равномерно, вы всегда будете находиться в зоне света.
Таким образом, датчик номер один монтируется под элементом освещения номер один, от него запитывается первый и второй элемент освещения. Датчик номер два запитывает элемент освещения номер три, а монтируется он под элементом освещения номер два. Мы получаем каждый раз освещенную дорожку впереди.
Датчики движения желательно расположить так, чтобы они были укрыты от прямого попадания атмосферных осадков и скрыты от глаз.
Теперь, когда цепь готова, все элементы установлены, осталось только отрегулировать их, дождавшись вечера. Датчики имеют регулировку включения по освещенности, регулировку времени работы и регулировку чувствительности.
Вечером регулируем включение по уровню освещенности. Время горения просчитываем так, чтобы вы успевали медленным шагом пройти дорожку, а фонарики выключались немного с опозданием. А регулировка чувствительности существует для того, чтобы датчики не включались, если побегает животное, будь то кот или собака.
